吸收塔整體結構及鋪設工作詳解
在化工、環保及能源***域，
吸收塔作為一種關鍵的氣體凈化設備，其設計與鋪設工作對于確保生產效率和環境保護至關重要。本文將深入探討吸收塔的整體結構及其鋪設工作的詳細流程，以期為相關***域的專業人士提供有價值的參考。

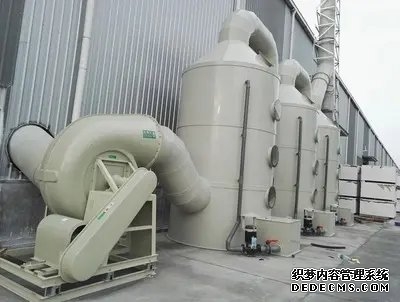

一、吸收塔的整體結構
吸收塔的設計通常基于高效的氣液傳質原理，旨在通過液體吸收劑與待處理氣體之間的充分接觸，去除氣體中的有害成分或回收有價值的物質。其整體結構主要由以下幾個部分組成：
1. 塔體：作為吸收塔的主體框架，塔體一般采用耐腐蝕材料（如不銹鋼、玻璃鋼等）制成，以確保長期穩定運行。塔體內部設計有合理的氣流通道，以保證氣體均勻分布并與吸收劑充分接觸。
2. 填料層：位于塔體內部的填料層是實現氣液兩相高效傳質的關鍵。填料種類繁多，如拉西環、鮑爾環、脈沖填料等，它們通過增加氣液接觸面積，提高傳質效率。填料層的設計和選型需根據具體的工藝要求和氣體***性來確定。
3. 分布器：分布器負責將吸收劑均勻噴灑到填料層上，確保每一部分填料都能得到充分的潤濕。******的分布器設計能夠避免溝流、壁流等不***現象，提高吸收效率。
4. 收集裝置：位于塔底的收集裝置用于收集經過填料層處理后的液體，并將其導出至后續處理單元。同時，該裝置還需具備防止氣體泄漏的功能。
5. 進出口管道：吸收塔的進出口管道分別連接待處理氣體源和凈化后的氣體排放口，以及吸收劑的供給和循環系統。管道的設計需考慮流體力學***性，以減少阻力損失并保證流量穩定。
6. 支撐結構：為了確保吸收塔的穩定性和安全性，需要設置堅固的支撐結構。這包括塔基、支架以及必要的加固措施，以抵御外部載荷（如風載、地震力等）的影響。
二、吸收塔的鋪設工作
吸收塔的鋪設工作是一項復雜而精細的任務，涉及多個環節和專業知識。以下是鋪設工作的主要步驟和注意事項：
1. 現場勘查與規劃：在鋪設前，需對安裝現場進行詳細的勘查，了解地形地貌、氣候條件、周邊環境等因素。根據勘查結果，制定合理的施工方案和進度計劃，確保鋪設工作的順利進行。
2. 基礎施工：按照設計圖紙要求，進行塔基的挖掘、澆筑和養護工作。基礎必須堅實可靠，能夠承受吸收塔的全部重量和外部載荷。同時，還需考慮防腐措施，以防止地下水或土壤中的腐蝕性物質對基礎造成損害。
3. 塔體組裝：將預制***的塔體部件運至現場，按照順序進行組裝。組裝過程中需使用專業的吊裝設備和工具，確保部件之間的連接緊密且準確無誤。同時，還需注意保護塔體內壁免受劃傷或污染。
4. 填料裝填與分布器安裝：在塔體內部鋪設填料時，需遵循一定的規則和順序，確保填料層均勻密實。分布器的安裝位置應***調整，以保證吸收劑能夠均勻噴灑到填料層上。此過程需借助專業儀器進行測量和校準。
5. 管道連接與調試：將進出口管道與吸收塔本體連接起來，并進行密封性測試。隨后，對整個系統進行調試運行，檢查各部件的工作狀態是否正常，是否存在泄漏或堵塞等問題。如有異常情況應及時處理并記錄備案。
6. 電氣接線與控制系統設置：完成機械部分的安裝后，還需進行電氣接線和控制系統的設置工作。這包括電機啟動、儀表顯示、報警功能等方面的調試和***化。確保所有電氣設備均能正常運行且符合安全規范要求。
7. 培訓與交付使用：***后階段是對操作人員進行培訓指導，使其熟悉吸收塔的工作原理、操作方法和維護保養知識。培訓結束后即可正式交付使用并進入生產階段。
綜上所述，吸收塔的整體結構設計和鋪設工作是一個涉及多學科知識和技術的綜合工程。只有嚴格按照規范要求進行每一步操作才能確保設備的安全穩定運行并達到預期的處理效果。
